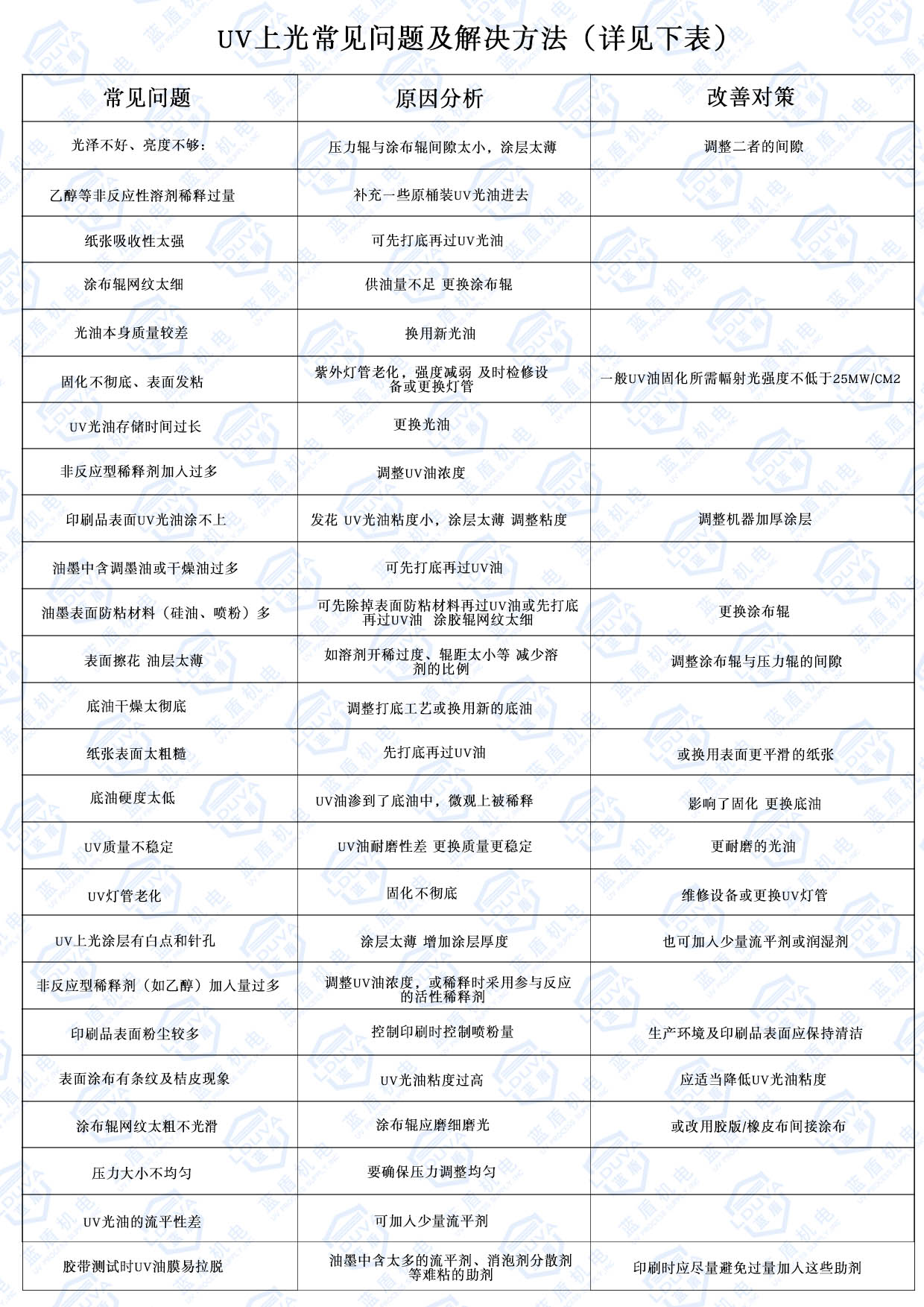

UV上光工藝常見的問題及解決方案
1.光澤不好、亮度不夠
主要原因：
1）UV光油黏度太小，涂層太??；
2）乙醇等非反應(yīng)型溶劑稀釋過量；
3）UV油涂布不均勻；
4）紙張吸收性太強(qiáng)；
5）網(wǎng)紋輥太細(xì)，供油量不足。
解決辦法：
根據(jù)紙張的不同情況適當(dāng)提高UV光油的黏度和涂布量，對滲透吸收性強(qiáng)的紙張，可先行涂布一層底油。
2.干燥不好、光固化不徹底、表面發(fā)黏
主要原因：
1）紫外燈管老化，強(qiáng)度減弱；
2）UV光油存儲(chǔ)時(shí)間過長；
3）非反應(yīng)型稀釋劑加人過多；
4）機(jī)器速度過快。
解決辦法：
在固化速度要求小于O.5S的情況下，必須保證高壓汞燈的功率一般不小于12OW/cm，燈管要及時(shí)更新，必要時(shí)加人一定量的UV光油固化促進(jìn)劑，加速干燥。
3.印刷品表面UV光油涂不上，發(fā)花
主要原因：
1）UV光油部度小，涂層太薄；
2）油墨中含調(diào)墨油或干燥油過多；
3）油墨表面已晶化；
4）油墨表面防黏材料（硅油、噴粉）多；
5）涂膠網(wǎng)輥太細(xì)。
解決辦法：
對要求UV上光的產(chǎn)品印刷時(shí)必須采取相應(yīng)措施，創(chuàng)造條件。上UV光油時(shí)適當(dāng)涂厚些，必要時(shí)可通過上底油或更換特殊光油來解決問題。
4.UV上光涂層有白點(diǎn)和針孔
主要原因：
1）涂層太??；
2）網(wǎng)紋輥太細(xì)；
3）非反應(yīng)型稀釋劑（如乙醇）加人量過多；
4）印刷品表面粉塵較多。
解決辦法：
生產(chǎn)環(huán)境及印刷品表面應(yīng)保持清潔，增加涂層厚度，也可加人少量平滑助劑。稀釋最好采用參與反應(yīng)的活性稀釋劑。
5.表面涂布不勻，有條紋及桔皮現(xiàn)象
主要原因：
1）UV光油黏度過高；
2）涂布輥太粗不光滑；
3）壓力大小不均勻；
4）涂布量過大；
5）UV光油的流平性差。
解決辦法：
降低UV光油黏度，減少涂布量，壓力調(diào)整均勻，涂布輥應(yīng)磨細(xì)磨光，可加人少量流平劑。
6.UV光油附著力不好
主要原因：
1）印刷品上油墨表面晶化；
2）印刷油墨中的輔助材料不合適；
3）UV光油本身黏附力不足；
4）光固化條件不當(dāng)。
解決辦法：
印刷工藝要提前考慮上光條件，已印好的產(chǎn)品需要涂上增強(qiáng)附著力的底油。
7.UV光油變稠，有凝膠現(xiàn)象
主要原因：
1）UV光油存儲(chǔ)時(shí)間過長；
2）光油未能完全避光存儲(chǔ)；
3）存儲(chǔ)溫度偏高。
解決辦法：
注意UV光油的有效使用期，嚴(yán)格避光存儲(chǔ)，存儲(chǔ)溫度以5-25C為宜。
8.殘留氣味大
主要原因：
1）干燥固化不徹底；
2）UV光油抗氧干擾能力差；
3）UV光油中非反應(yīng)型稀釋劑加人過多。
解決辦法：
UV光油干燥固化必須徹底，加強(qiáng)通風(fēng)，必要時(shí)更換UV光油品種。
本文鏈接：
關(guān)注微信
